typ |
przepływ
I |
przepływ
II |
przyłącze |
moc
(W) |
|
|
|
|
|
V
5 |
0,44 |
0,33 |
R
1/2" |
2,2 |
V
10 |
0,70 |
0,50 |
R
1/2" |
3,4 |
V
12 |
1,30 |
1,00 |
R
3/4" |
7,2 |
V
20 |
2,10 |
1,60 |
R
1" |
7,2 |
V
20 LA |
2,10 |
1,60 |
R
1" |
7,2 |
V
40 |
4,80 |
3,60 |
R
1 1/2" |
15,0 |
V
80 |
7,80 |
6,90 |
R
1 1/2" |
25,0 |
V
115 |
11,50 |
8,60 |
R
1 1/2" |
38,8 |
V
230 |
30,0 |
22,0 |
DN
80 |
3
X 26,0 |
V
345 |
42,0 |
31,0 |
DN
80 |
3
X 38,8 |
V
460 |
65,0 |
48,0 |
DN
100 |
4
X 38,8 |
V
690 |
89,0 |
67,0 |
DN
125 |
6
X 38,8 |
V
920 |
119,0 |
89,0 |
DN
125 |
8
X 38,8 |
V
1150 |
141,0 |
106,0 |
DN
150 |
10
X 38,8 |
V
1380 |
280,0 |
210,0 |
DN
200 |
12
X 38,8 |
V
1600 |
410,0 |
307,0 |
DN
250 |
15
X 38,8 |
V
2000 |
481,0 |
360,0 |
DN
250 |
20
X 38,8 |
|
Konstrukcja
komory urządzeń została zoptymalizowana pod względem osiągnięcia jak
największej wydajności. Wydajność jest podawana z uwzględnieniem nierównomiernego
rozkładu natężenia ultrafioletu w komorze.
Urządzenia są
niezwykle tolerancyjne jeżeli chodzi o warunki pracy. Zalecana
temperatura wody to 5-45°C. Możliwa jest również praca z wodą o wyższej
temperaturze. W urządzeniach zastosowano kompensatory niwelujące
16-tokrotną różnicę rozszerzalności stali kwasoodpornej i kwarcu.
Przy wzroście temperatury dezynfekowanej cieczy następuje samoczynne
zmniejszenie mocy palników UV, co zapobiega dalszemu wzrostowi
temperatury cieczy w komorze sterylizatora. Po ponownym obniżeniu
temperatury cieczy moc urządzenia wraca do normalnej wartości.
Podkreślenia
wymaga fakt, że nie jest wymagany, jak przy innych tego typu urządzeniach,
minimalny przepływ cieczy. W codziennej praktyce mamy do czynienia z
przerwami w odbiorze wody. W naszych urządzeniach nie wymaga to wyłączenia
i ponownego kilkuminutowego rozruchu. Nie są wskutek tego wymagane
zbiorniki buforowe aby zapewnić ciągłość dostaw wody. |
Zastosowane palniki UV zapewniają sprawność do 34% zamiany energii
elektrycznej na promieniowanie ultrafioletowe o długości fali 254nm (ta
długość fali wykazuje największą skuteczność dezynfekcyjną). Układy
zapłonowe skonstruowane są na bazie balastów elektromagnetycznych. Trwałość
tego typu układu jest równa trwałości drutu miedzianego w izolacji i
wynosi minimum kilkanaście lat.
Palniki UV umieszczone są w cylindrach ze
specjalnego szkła przepuszczającego promieniowanie ultrafioletowe w
ponad 98% (normalne szkło tłumi około 98% promieniowania UV). Użyte
cylindry szklane ze względu na swoja odporność na ciśnienie i grubość
dwu-trzykrotnie większą od stosowanych przez innych producentów, spełniają
wielokrotnie normy wytrzymałościowe i klasyfikowane do zastosowania
przemysłowego oraz do celów wojskowych.

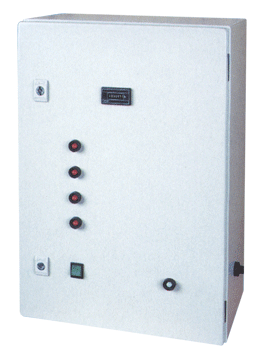

Szafki
sterownicze zapewniają klasę ochrony IP55 i IP65. Do produkcji szafek
wykorzystuje się elementy firm: Schneider, Telemechanique, Sarel, Asea
Brown Bovery (ABB), Philips, WAGO, CIMCO, Ensinger, Erta. Spawy wykonane są
w technologii i urządzeniami firmy Lincoln Electric.
Specjalnie zoptymalizowane komory naświetlania
sterylizatorów zapewniają idealne parametry do dezynfekcji wody w każdym
z oferowanych przez firmę TMA modeli. Konstrukcja i wielkość rur osłonowych
zapewnia niską temperaturę pracy na zewnętrznych powierzchniach rur osłonowych
(poniżej 55°C) co chroni je przed powstaniem depozytu
wapniowo-magnezowego (potocznie zwany osad kamieniem). Brak osadu kamienia
na rurach został potwierdzony w ponad 8-mio letniej pracy urządzeń. W
żadnym urządzeniu zainstalowanym w różnych instalacjach, nie
stwierdzono osadu kamienia na rurach osłonowych.
Wszystkie urządzenia serii V5-V2000 nie wymagają
mechanicznych urządzeń do czyszczenia rur osłonowych, co upraszcza
znacznie ich eksploatację i czyni ją znacznie tańszą. Urządzenia
wielopalnikowe od modelu V230 zapewniają zwiększone bezpieczeństwo użytkowania.
Awaria jednego z palników UV nie powoduje natychmiastowego przerwania
procesu dezynfekcji wody a jedynie zmniejsza wydajność urządzenia,
zapewniając jej nieprzerwany odbiór. Przy konststruowaniu i produkcji
zwracamy szczególną uwagę na bezpieczeństwo pracy naszych urządzeń.
Każdy egzemplarz sterylizatora przechodzi próby ciśnieniowe szczelności.
Układ zasilania i całość urządzenia są dokładnie zmasowane w celu
ochrony przed porażeniem elektrycznym. Każdy palnik UV, dostarczany wraz
z urządzeniem, jest wnikliwie kontrolowany. System uszczelnień zapewnia
szczelność do ponad 32 atm. Tworzywo stosowane w urządzeniach
wytrzymuje gotowanie w wodzie przez ponad 8000 godzin.
Modele V5-V115 mają, jako jedyne spotykane na
rynku, możliwość montażu pionowego i poziomego oraz pod dowolnym kątem
w zależności od potrzeb. Montaż i demontaż naszych urządzeń nie
wymaga używania skomplikowanego oprzyrządowania. Całość można bez
problemu zmontować (zdemontować) ręcznie.
Konstrukcja i rozwiązania
techniczne zostały zgłoszone w Urzędzie Patentowym pod numerem
P-361498. |
